이더넷 / lan의 이해

컴퓨터 네트워크는 규모에 따라 근거리 통신망(LAN: local Area Network) / 도시권 통신망(MAN: Metropolitan Area Network) / 광역 통신망(WAN: Wide Area Network) 으로 구성된다.



LAN

랜은 구성 방식에 따라 스타, 망, 버스, 링, 트리 형 등으로 나뉘고 다음과 같다.

• 스타형
  • 모든 기기는 Point to Point 방식으로 연결한다.
  • 장점
    • 고속의 대규모 네트워크에 이용한다.
  • 단점
    • 중앙에 위치한 컴퓨터가 관리를 하며 중앙제어가 고장이 나면 전체가 먹통이 된다.
    • 회선수가 증가하면 복잡해진다.
• 망형
  • 스타형과 링형의 혼합이다.
  • 네트워크장비가 여러개의 인터페이스를 갖춘다.
  • 장점
    • 어느 네트워크가 고장이 나도 나머지는 문제없이 작동을 한다.
    • 신뢰성이 높고 우회할수가 있다.
  • 단점
    • 설치 비용이 많이 든다.
    • 장애발생시 찾기 어렵다.
• 버스형
  • 하나의 통신 회선에 여러 컴퓨터를 연결해서 사용한다.
  • 종단기가 존재한다.
  • 장점
    • 단말기 추가가 용이하다.
    • 설치비용이 저렴하다.
  • 단점
    • 장애 발생시 찾기가 어렵다.
    • 종단부분 문제 생기면 전체가 먹통이 된다.
• 링형
  • 원형의 통신 회선에 컴퓨터와 단말기를 연결한다.
  • 장점
    • 노드 숫자를 늘려도 전체 성능 저하가 적다.
  • 단점
    • 노드에 문제 생기면 전체 네트워크에 문제가 생긴다.



랜은 전송을 할때 이더넷을 사용하여 네트워크를 전송한다.

이더넷의 기술로는 토큰링 기술, FDDI 기술 등이 존재한다.



MAN

높은 데이터 전송률을 갖는다.

lan보다 장거리며 고속이고 음성과 데이터 모두 전송이 가능하다.

전화선을 통해 서로 연결된 여러가지 lan을 포함하는 대도시 통신망이라고 할수 있다.



WAN

대륙을 넘나드는 넓은 지역의 네트워크이다. 다양한 경로를 통해서 도달하게 되어 lan보다 느리고 전송 에러율도 높은 편이다.

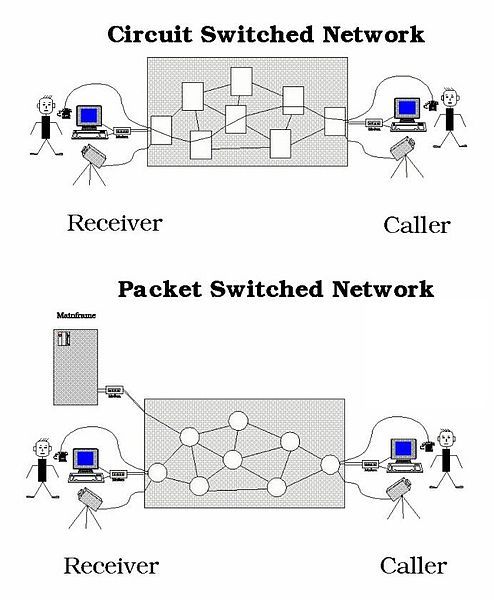

데이터를 전송할때는 회선 교환방식과 패킷 교환방식중 선택을 하여 전송을 하고 각각의 설명은 다음과 같다.

• 회선 교환 방식
  • 송신 호스트와 수신 호스트가 데ㅣ터를 전송하기 전에 연결 경로를 미리 설정하여 일종의 물리적 전용선을 연결하는 방식이다.
  • 모든 데이터는 같은 경로로 전달이 된다.
  • 고정된 대욕폭을 할당받아 전송이 되고 안정적인 데이터 전송률을 지원한다.
• 패킷 교환 방식
  • 패킷이라고 하는 정보블록을 이용해서 전송하는 방식이다.
  • 전송 대역폭을 동적으로 공유하기 때문에 전송 선로의 이용 효율을 극대화 할수 있다.

다음과 같은 사진으로 좀더 쉽게 이해할수 있을것이다.
